Привет! Меня, как поставщика шаровых кранов с цапфой, часто спрашивают о коэффициенте расхода этих клапанов. Итак, давайте углубимся и разберем все так, чтобы было легко понять.
Во-первых, что такое, черт возьми, коэффициент расхода? Проще говоря, коэффициент потока, часто обозначаемый как Cv, является мерой способности клапана пропускать жидкость. Он показывает, сколько воды (в галлонах США в минуту) может пройти через клапан при определенном перепаде давления в 1 фунт на квадратный дюйм. Думайте об этом как о своего рода «рейтинге эффективности» того, насколько хорошо клапан может пропускать через себя материал.
Теперь, когда дело доходит до шаровых кранов с цапфой, коэффициент расхода очень важен. Эти клапаны обычно используются во многих отраслях промышленности, таких как нефть и газ, химическая обработка и производство электроэнергии. В этих отраслях получение правильной скорости потока имеет решающее значение для бесперебойной работы всей операции.
Поговорим о том, как конструкция цапфового шарового крана влияет на его коэффициент расхода. Шаровой кран с цапфой имеет шар с отверстием посередине. Когда клапан открыт, жидкость может течь через это отверстие. Размер отверстия или размера порта играет огромную роль в определении коэффициента расхода. Как правило, чем больше размер порта, тем выше коэффициент потока. Это связано с тем, что большее отверстие позволяет проходить большему количеству жидкости за определенный промежуток времени.
Другим фактором является форма шара и корпуса клапана. Хорошо спроектированный шаровой кран с цапфой будет иметь гладкую внутреннюю поверхность. Это уменьшает турбулентность при прохождении жидкости через клапан. Меньшая турбулентность означает меньшие потери энергии, и клапан может пропускать больше жидкости, что, в свою очередь, увеличивает коэффициент потока.
Но дело не только в физическом дизайне. Материал клапана также может влиять на коэффициент расхода. Например, если клапан изготовлен из материала с шероховатой внутренней поверхностью, это может вызвать большее трение при движении жидкости. Это трение может замедлить движение жидкости и снизить коэффициент потока. Вот почему мы, как поставщик шаровых кранов с цапфой, уделяем пристальное внимание материалам, которые используем. Мы хотим быть уверены, что наши клапаны имеют наилучшие характеристики потока.
Теперь давайте посмотрим на некоторые из различных типов шаровых кранов с цапфой, которые мы предлагаем, и на то, как могут различаться их коэффициенты расхода.
У нас естьТрехходовой шаровой клапан. Этот клапан предназначен для направления потока жидкости в трех разных направлениях. Коэффициент расхода трехходового шарового крана может быть немного сложнее рассчитать по сравнению с обычным двухходовым клапаном. Это потому, что способ перенаправления жидкости может создавать разные схемы потока. Однако благодаря нашей усовершенствованной конструкции нам удалось оптимизировать коэффициент расхода, чтобы он мог выдерживать приличный поток жидкости на каждом из путей потока.

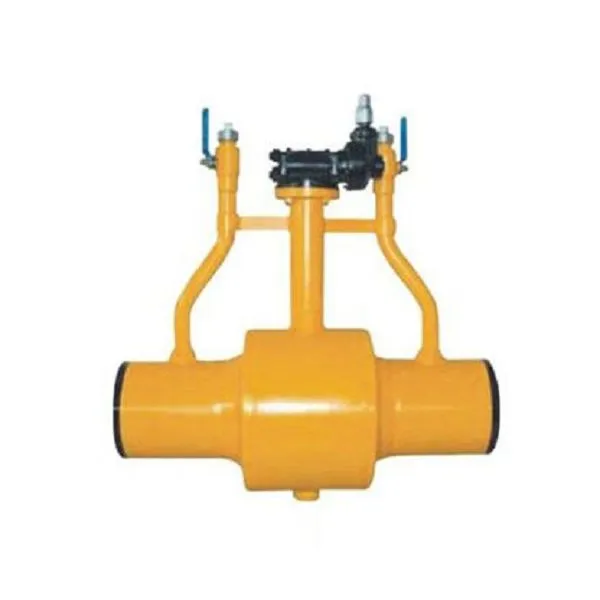

Тогда естьСварочный шаровой клапан с двойным выпуском. Этот клапан часто используется в системах с высоким давлением. Сварная конструкция обеспечивает прочное и герметичное уплотнение. Когда дело доходит до коэффициента расхода, на него может повлиять функция двойного выпуска. Механизм двойного выпуска позволяет лучше контролировать давление внутри клапана, что, в свою очередь, может повлиять на скорость потока. Наши инженеры приложили немало усилий, чтобы этот клапан имел хороший коэффициент расхода даже в условиях высокого давления.

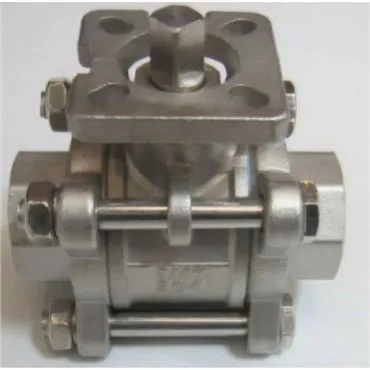

А еще мы предлагаем3 шт. кованый шаровой кран. Кованая конструкция делает этот клапан очень прочным. Трехкомпонентная конструкция обеспечивает простоту обслуживания. Что касается коэффициента текучести, процесс ковки может привести к более точной внутренней форме. Такая точность помогает уменьшить турбулентность и увеличить коэффициент расхода.
Расчет коэффициента расхода шарового крана с цапфой не всегда прост. В отрасли используется множество уравнений и стандартов. Одним из наиболее распространенных способов является использование следующей формулы:
Cv = Q * √(SG/ΔP)
Где:
- Cv — коэффициент расхода
- Q — скорость потока в галлонах США в минуту.
- SG – удельный вес жидкости
- ΔP — перепад давления на клапане в фунтах на квадратный дюйм.
Но в реальных приложениях все может оказаться немного сложнее. Жидкость может не быть водой, и могут быть другие факторы, такие как вязкость и температура, которые могут повлиять на поток. Вот почему у нас есть команда экспертов, которые могут помочь вам определить правильный коэффициент расхода для вашего конкретного применения.
Если вы ищете шаровой кран с цапфой, важно учитывать коэффициент расхода. Клапан с более высоким коэффициентом расхода может сэкономить вам деньги в долгосрочной перспективе. Это означает, что вы можете использовать насос или компрессор меньшего размера для достижения той же скорости потока, что снижает потребление энергии. А это также означает, что ваша система в целом станет более эффективной.
Итак, если вы ищете надежный шаровой кран с цапфой и оптимизированным коэффициентом расхода, мы здесь, чтобы помочь. Если вам нужен трехходовой шаровой кран, сварной шаровой кран с двойным выпуском или кованый шаровой кран из 3 предметов, мы предоставим вам все необходимое. Наши клапаны спроектированы и изготовлены в соответствии с самыми высокими стандартами, и мы можем работать с вами, чтобы убедиться, что вы получите клапан, соответствующий вашим потребностям.
Если у вас есть какие-либо вопросы или вы хотите обсудить ваши требования, не стесняйтесь обращаться к нам. Мы всегда рады пообщаться и помочь вам найти идеальный шаровой кран с цапфой для вашего применения. Давайте работать вместе, чтобы сделать вашу систему обработки жидкостей более эффективной!
Ссылки:
- «Справочник по клапанам» Дж. С. Тузсона
- Отраслевые стандарты и рекомендации по конструкции и эксплуатации клапанов
