Двухсекционный плавающий шаровой клапан

Некоторые особенности нашего 2-частного плавающего шарового крана

2- Детальная конструкция кузова

Этот шаровой кран состоит из двух отдельных частей или частей, соединенных вместе и образующих клапан. Первая часть удерживает основной корпус и одно концевое соединение. Вторая часть помещается внутрь первой части. Он скрепляет трим клапана или внутренние компоненты клапана и имеет второе концевое соединение клапана.

Полнопроходные и уменьшенные варианты

Шаровой кран 2- доступен как в полнопроходном, так и в уменьшенном исполнении. Полнопроходная или полнопроходная конструкция означает, что диаметр трубы на входе и выходе такой же, как диаметр шарового крана. Это позволяет жидкости или среде течь прямо через шар без уменьшения или сужения. Конструкция с уменьшенным проходным отверстием, также называемая стандартным портом, также имеет прямой, но ограниченный путь потока. Выходное и входное отверстия клапана имеют тот же диаметр, что и трубопровод, но внутренний компонент (шар) имеет меньшее проточное отверстие/отверстие. В результате уменьшенный диаметр шара приводит к падению давления при прохождении среды через шар.

Противовыбросовой стержень

Шаровой кран 2-штук поставляется с устойчивым к давлению штоком. Этот стебель имеет воротник в нижней части. Хомут удерживает шток внутри клапана, предотвращая его выдувание из-за чрезмерного давления цикла.

Несколько концевых соединений

Шаровой кран 2- доступен как с резьбовыми, так и с фланцевыми торцевыми соединениями, что делает их универсальными для использования в широком спектре технологических систем.

Обширное давлениеaи температурные возможности

Шаровой кран 2-выдерживает номинальное давление класса 150/300 и 1000 фунтов на квадратный дюйм для фланцевых и резьбовых торцевых соединений с мягкими седлами из ПТФЭ соответственно. Они гибки для использования в циклах высокого или низкого давления с номинальными температурами от -20- градусов F до 450- градусов F. Плавающие шаровые краны с металлическим седлом 2- детали имеют более высокие температурные характеристики и могут выдерживают температуру до 1000 градусов по Фаренгейту, а также достигают номинального давления до 2000 фунтов на квадратный дюйм. 2-Шаровые краны с цапфой имеют различные номинальные значения давления класса 150-2500. С мягкими седлами шаровой кран с цапфой выдерживает умеренные температуры до 500 градусов по Фаренгейту, а шаровые краны с цапфой из 2-деталей с металлическим седлом могут выдерживать более высокие температуры до 1000 градусов по Фаренгейту.

ИСОAодобрено

Размеры 2-штучного шарового крана соответствуют стандартам ISO, ASME, JIS и DIN.

Преимущества использования двухкомпонентного шарового крана

• Он обеспечивает минимальное сопротивление жидкости, коэффициент которого равен той же длине трубы.
• Он легкий, занимает меньше места, а его конструкция обеспечивает хорошую герметичность.
• Его конструкция удобна в ремонте и обслуживании благодаря простой конструкции и подвижному кольцу.
• Поскольку седло клапана и уплотнение изолированы от среды, на уплотнительной поверхности отсутствует коррозия.
• Его среда не разрушает деталь быстро, поскольку ее уплотнительная крышка и седло изолированы.
• Для открытия или закрытия требуется поворот всего на 90 градусов, что делает его удобным для дистанционного управления.

Шаровой кран, состоящий из двух частей, обычно используется в различных приложениях с любыми средами из-за простоты обслуживания в широком спектре отраслей. К числу отраслей промышленности, в которых используются двухкомпонентные шаровые краны, относятся пищевая, обрабатывающая и автомобильная промышленность. Принцип его работы заключается в блокировке клапана или разблокировке его поворотом.

Классификация плавающих шаровых кранов

Цельный плавающий шаровой клапан

Цельный шаровой кран и фланцевая задвижка относятся к одному и тому же типу клапана, основное различие между ними состоит в том, что закрывающий элемент. Очевидно, что в цельном шаровом кране используется сфера, которая вращается вокруг центральной линии корпуса, тогда как фланцевая задвижка открывает своего рода шибер, поднимая блокирующую конструкцию при вращении ручки. Шаровой кран в основном используется в трубопроводе для перекрытия, распределения и изменения направления потока среды. Этот клапан нового типа, также известный как встроенный шаровой кран, широко используется в последние годы.

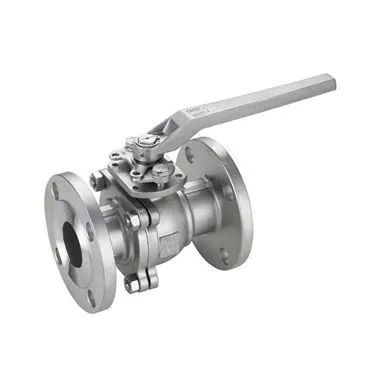

Двухкомпонентный плавающий шаровой клапан

Двухкомпонентный плавающий шаровой кран получил свое название от того факта, что он состоит из двух частей, называемых левой и правой частью, которые соединяются друг с другом посредством резьбы и болтов или сваркой. Этот тип клапана подходит для различных условий работы, таких как высокая температура и высокое давление.

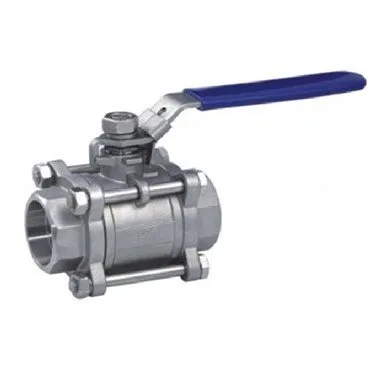

Трехкомпонентный плавающий шаровой кран

Трехкомпонентный плавающий шаровой кран представляет собой плавающий шаровой кран, корпус которого состоит из трех частей, расположенных слева направо. Детали обычно представляют собой корпус и две крышки. Как и в случае с плавающими шаровыми кранами, состоящими из двух частей, торцевые крышки обычно соединяются с помощью резьбы и болтов, привариваются или прикрепляются к трубе.

Компоненты плавающих шаровых кранов

Материалы, используемые в поплавковом шаровом кране, тщательно выбираются с учетом прочности, коррозионной стойкости и совместимости с конкретной жидкостью, которую он будет контролировать. Типичные компоненты включают в себя:

Корпус клапана

Корпус клапана представляет собой основной корпус клапана и обычно изготавливается из таких материалов, как углеродистая сталь, нержавеющая сталь, легированная сталь или чугун. Выбор материала зависит от таких факторов, как номинальное давление, диапазон температур и химическая совместимость с жидкостью.

Мяч

Шар, сердце клапана, напрямую управляет потоком жидкости. Обычно он изготавливается из прочных, устойчивых к коррозии металлов, таких как нержавеющая сталь, латунь или бронза. Для дальнейшего повышения износостойкости и герметизации могут быть добавлены покрытия или обработка поверхности.

Сиденья

Седла клапана обеспечивают уплотняющие поверхности для шара, когда клапан закрывается. Обычно они изготавливаются из упругих, износостойких материалов, таких как ПТФЭ (политетрафторэтилен), ПЭЭК (полиэфирэфиркетон) или армированных эластомеров, таких как витон или EPDM. Эти материалы обеспечивают герметичность и устойчивость к химическому воздействию.

Корень

Шток соединяет привод (рычаг или другой механизм управления) с шаром, передавая вращательное движение, необходимое для открытия или закрытия клапана. Он изготовлен из коррозионностойких сплавов, что обеспечивает надежную работу в суровых условиях.

Уплотнения и упаковка

Уплотнения и упаковочные материалы используются для предотвращения утечек вокруг штока и других движущихся частей клапана. Эти компоненты часто изготавливаются из эластомеров, таких как нитрил, витон или EPDM, а также материалов на основе ПТФЭ, в зависимости от требований применения.

Привод

Привод управляет открытием и закрытием клапана. Он может быть ручным (например, рукояткой, рычагом) или автоматизированным (например, редуктором, пневмо- или электродвигателем). Тип привода зависит от желаемого уровня управления и конкретного применения.

Как работают плавающие шаровые краны?

Плавающие шаровые краны приводятся в действие валом или штоком, прикрепленным к верхней части шара, который поворачивает его на 90 градусов (четверть оборота). Когда шар вращается, порт закрывается или открывается стенкой корпуса клапана, выпуская или останавливая поток среды. Шток прикреплен к шару достаточно свободно, так что, когда шар вращается вокруг своей оси, давление потока прижимает шар к его выходному седлу, создавая герметичное уплотнение. По этой причине плавающие шаровые краны могут не обеспечивать столь же эффективное уплотнение в условиях очень низкого давления после определенного износа седла. Это связано с тем, что давления среды может быть недостаточно, чтобы прижать шар к заднему седлу и создать герметичное уплотнение. Однако в большинстве случаев давления на выходе достаточно для поддержания герметичного уплотнения в течение длительного времени после того, как седла начали изнашиваться.

Часто задаваемые вопросы оДвухсекционный плавающий шаровой клапан

• Каково использование двухкомпонентного шарового крана?

Двухкомпонентные шаровые краны обеспечивают перекрытие двунаправленного потока и доступны в полнопроходных конфигурациях для применений, где скорость потока имеет решающее значение. Они компактны, надежны и экономичны, хотя замена их немного дороже, чем 1-штучные шаровые краны.

• Каково назначение плавающего шарового крана?

Плавающий шаровой кран может останавливать, распределять и изменять направление потока жидкости внутри трубопровода, его основными особенностями являются уплотнительная конструкция седел, которые автоматически сбрасывают давление, надежно герметизируют при обратном направлении потока и действуют как запорное устройство.

• В чем разница между двухкомпонентными и трехкомпонентными шаровыми кранами?

Короче говоря, основное различие между одно-, двух- и 3-шаровыми кранами заключается в конструкции их корпуса. Цельный шаровой кран имеет только одну часть корпуса. Двухсоставные шаровые краны состоят из двух частей корпуса, соединенных резьбой или болтами. С другой стороны, трехкомпонентные клапаны состоят из трех независимых компонентов.

• Для чего нужен плавающий шаровой кран?

Общее практическое правило заключается в том, что плавающие шаровые краны лучше всего подходят для сценариев низкого и среднего давления, а шаровые краны с цапфой лучше всего подходят для проектов с высоким давлением. Однако цапфовые клапаны наиболее универсальны, поэтому подойдут в большинстве случаев.

• Из какого материала изготовлен плавающий шаровой кран?

Клапаны предназначены для использования с различными комбинациями материалов, таких как углеродистая сталь, низкоуглеродистая сталь, специальный сплав, нержавеющая сталь, монель и инконель.

• Какой материал для шарового крана лучше?

Шаровые краны из нержавеющей стали являются наиболее долговечным вариантом. Эти клапаны представляют собой наиболее надежное предложение совместимых химикатов. Химический состав нержавеющей стали обеспечивает естественную коррозионную стойкость.

• Какова функция шарового поплавкового клапана?

Функция плавающего шарового клапана: контролируйте уровень воды в бассейне или резервуаре для воды, чтобы он не превышал определенного заданного значения, и клапан можно открыть только в течение установленного периода времени.

• Что такое цапфовые шаровые краны?

Шаровой кран с цапфой — это тип клапана, в котором используется шар, удерживаемый на месте двумя цапфами или стойками. Такая конструкция позволяет шару вращаться на месте, позволяя клапану открываться или закрываться. Этот шаровой кран представляет собой специализированный тип клапана, который используется в различных отраслях промышленности. Эти клапаны предназначены для обеспечения превосходной производительности в критических приложениях. Шаровые краны с цапфой доступны в различных размерах и номинальных давлениях для удовлетворения потребностей различных отраслей промышленности.

Некоторые отрасли промышленности, в которых обычно используются шаровые краны с цапфой, включают нефтегазовую промышленность, электроэнергетику и химическую перерабатывающую промышленность. Эти клапаны также широко используются в тех случаях, когда требуется высококачественный клапан, способный выдерживать экстремальные температуры и давления.
