Дата выпуска:

Размер: 2 ~ 24 дюйма

Класс: 150LB 〜2500LB

Кованый корпус из 3 предметов

Цапфа, структура DBB

Антистатическое устройство

Шток с защитой от выдувания

Противопожарная конструкция

Конструкция впрыска смазки седла, аварийного уплотнения штока

Двойная блокировка и отвод воздуха (DBB)

Стандарт дизайна:

Конструкция в соответствии с: ASME B16.34 / API 6D

Испытание согласно: API 6D

Конец RF: ASME B16.5

BW КОНЕЦ: ASME B16.25

Лицом к лицу: ASME B16.10

Противопожарные испытания согласно: API 607 / API 6FA

Кислая среда: NACE MR 0175

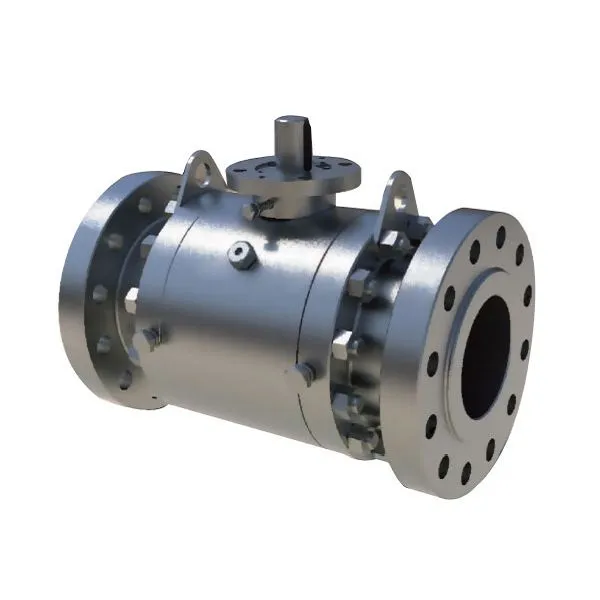

Шаровой кран с металлическим седлом разработан для использования в тяжелых условиях эксплуатации, таких как высокая температура, высокое давление и абразивные жидкости, обнаруженные в Oil& Газ, нефть, нефтехимия, химия, электроэнергетика, целлюлоза& Бумажная и горнодобывающая промышленность.

Шаровые краны разработаны с учетом всесторонних мер безопасности для пользователей. Противовыбросовые штоки, наличие стопорных устройств и предотвращение перекоса рукоятки рычага обеспечивают безопасное обращение в поле и бесперебойную работу на установке. Антистатические устройства, пожаробезопасная конструкция уплотнения и функции сброса давления в полости обеспечивают экономические преимущества бесперебойной и стабильной работы установки. Усовершенствования в конструкции с низким уровнем выбросов вносят свой вклад в глобальную борьбу с неконтролируемыми выбросами, при этом значительно снижая затраты из-за потери продукта.

Преимущества:

1. Конструкция клапана в соответствии с ASME 16.34, API6D, ASME B16.10, ASME B16.25, BS 5351

2. Рабочая температура нормального шарового клапана с уплотнительным кольцом и металлическим седлом составляет 29 ° C 一〜200 ° C, а шарового клапана с металлическим седлом с графитовым уплотнением составляет -29 ° C 425 ° C. Конкретная рабочая температура зависит от материала корпуса и материала уплотнительной поверхности.

3. Седло клапана использует структуру эластичного уплотнения сильфона, чтобы эффективно устранить утечку уплотнительной поверхности, вызванную давлением и высокой температурой клапана.

4. Конструкция клапана с низким крутящим моментом эффективно снижает рабочий крутящий момент клапана и продлевает срок службы уплотнительной поверхности.

5. Движущиеся части, такие как седло клапана, шток клапана и шар, обработаны износостойкой поверхностью для уменьшения истирания, истирания и эрозии внутренних деталей.

6. Поверхность шара и седла клапана использует технологию сверхзвукового напыления, которая улучшает твердость и износостойкость уплотнительной поверхности, тем самым увеличивая срок службы клапана и расширяя рабочий диапазон клапана.

Обработка поверхности прилегания седла клапана

7. Поверхность уплотнения клапана и поверхность перелива должны быть покрыты износостойким и противоизносным покрытием для уменьшения эрозии металлических деталей среднего размера, а также прилипания и коррозии, вызванных накоплением грязи в среде.

8. Противопожарный дизайн в соответствии с API 607, антистатический дизайн в соответствии с BS 5351.
